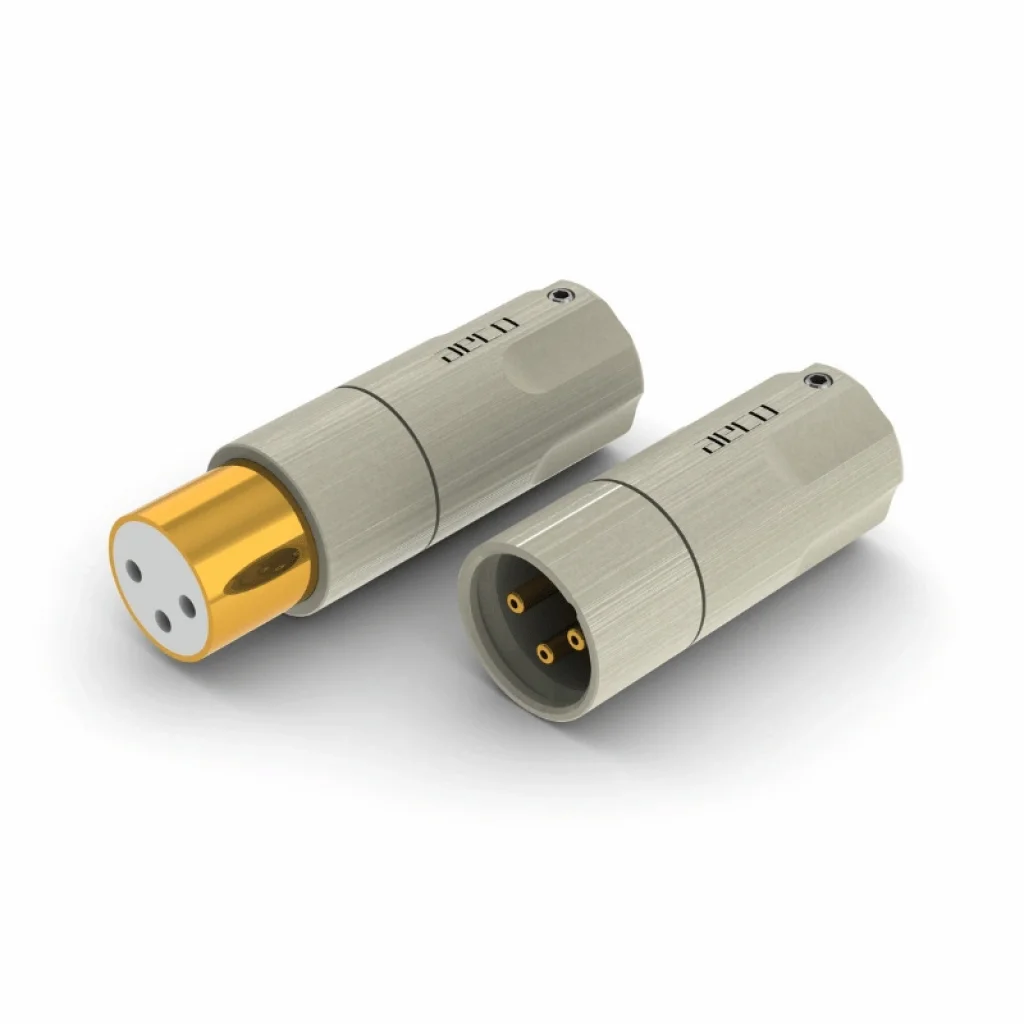

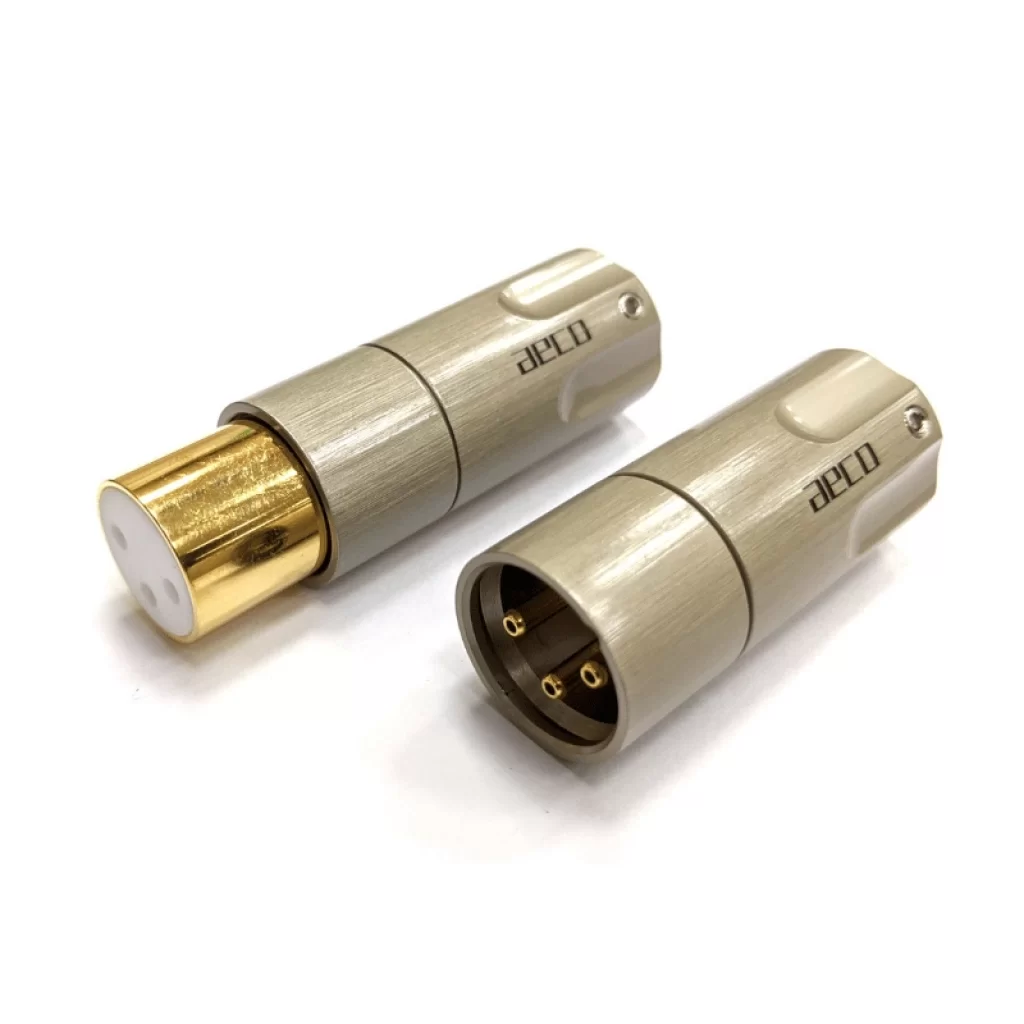

AMI-1060G Gold XLR Konnektör
Ürün Açıklaması:
Yüksek saflıkta bakırdan üretilen iletkenleri ve PTFE yalıtımıyla AMI-1060G, mükemmel ses kalitesi ve dayanıklılık sunar. "Tek Nokta Temas" yapısı sayesinde sinyal aktarımı en üst düzeye çıkarılır. 12 mm'ye kadar desteğiyle çeşitli uygulamalarda kullanılabilir. Dişi uçta düğme olmamasına rağmen, düğmeli diğer standart XLR ürünleriyle uyumludur. En yüksek kalite tasarım teknikleri ve malzemeler kullanılarak, "Hi-End" gereksinimlerine sahip müşteriler için tasarlanmıştır.
Ek Bilgiler:
Konsept:
- Diğer standart XLR'lerle uyumlu kullanılabilir.
- Koaksiyel olmayan iletimde, fiş jak bağlantısı sırasında tek nokta iletimi kullanılabilir.
- Gövde ile iletken arasında PTFE izolatör bulunur.
- Nikel kaplama olmadan yüksek saflıkta tellür bakırdan üretilmiştir.

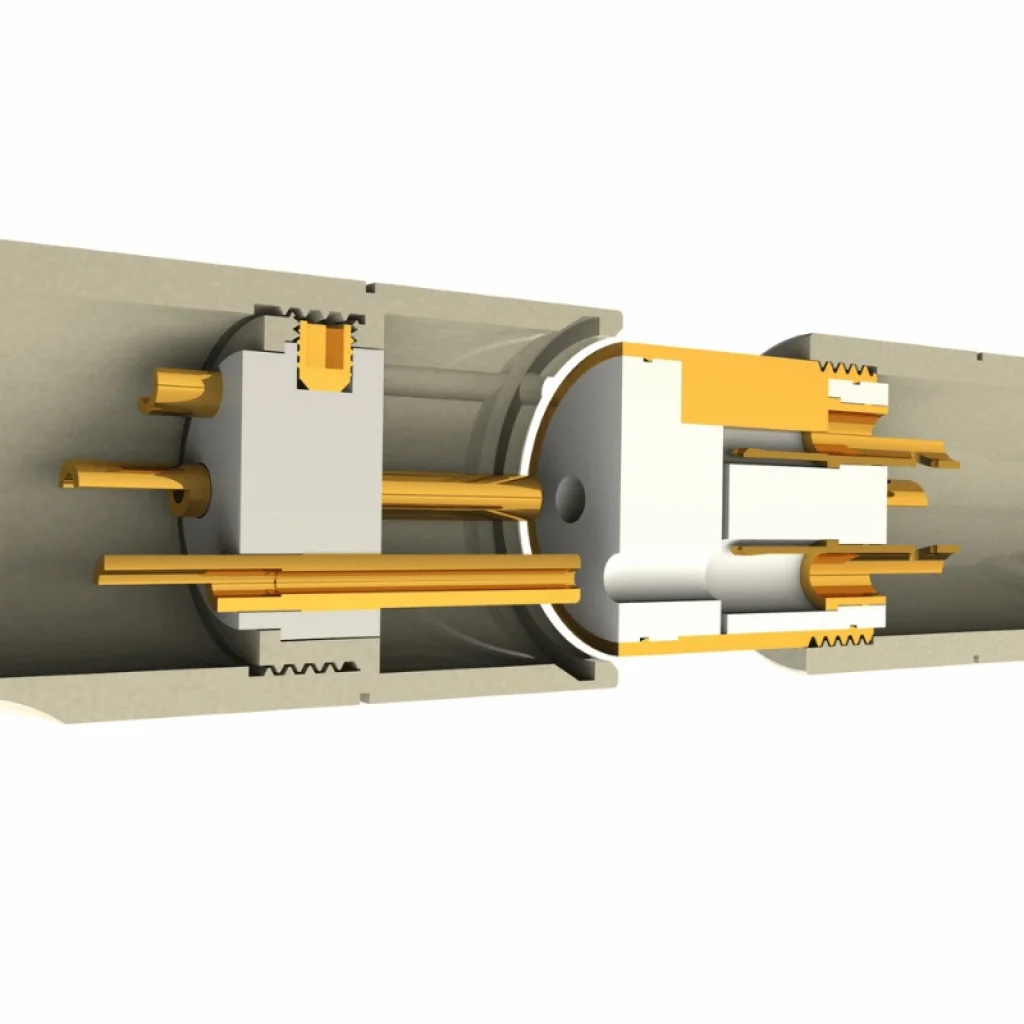

Mekanik Yapı:
- Erkek ucun izolatörü, birleştirme fonksiyonu ile gövdeye sabitlenir.
- İçi boş pim, birleştirme fonksiyonu ile PTFE izolatöre sabitlenir.
- Topraklama, erkek uçtaki gövdeye perçinlenir.
- Dişi ucun temas pimi, birleştirme fonksiyonu ile PTFE izolatörün içine sabitlenir.
- Dişi ucun PTFE izolatörü, mandal fonksiyonu ile gövdeye sabitlenir.
- Gövde ve kabuk vidalanarak kilitlenir.
- POM burç, vida kullanılarak kabuğun ucuna sabitlenir.
- Kablo deliği, burçlu 8,5 mm, burçsuz 12,5 mm'dir.
Montaj:
Ayrıntılı montaj bilgileri için üreticiye danışınız.
Ürün Teknik Özellikleri:
- Malzeme: Kontak pimi: Erkek - Tellür bakırı (C14500 / %99'dan fazla bakır içerir), Dişi - Tellür bakırı (C14500 / %99'dan fazla bakır içerir); Topraklama pimi: Erkek - Pirinç alaşımı (C3604), Dişi - Tellür bakırı (C14500 / %99'dan fazla bakır içerir); İzolatör: PTFE; Gövde: Pirinç alaşımı (C3604); Kabuk: Pirinç alaşımı (C3604); Burç: POM; Vida: Demir
- Kaplama: Kontak pimi: 10u" Altın kaplama (nikel taban yok); Kabuk topraklama pimi: 10u" Altın kaplama (nikel taban yok); Gövde: Erkek - Satine Nikel + Üst kaplama, Dişi - 10u" Altın kaplama (nikel taban yok); İzolatör: Yok; Kabuk: Satine Nikel + Üst kaplama; Plastik Çelik: Yok; Vida: Nikel kaplama
- Elektriksel Özellikler: Kontak direnci < 1.0 mOhm (Ami-1060 ile test edildi)
- Boyutlar: En büyük dış çap: 18,9 mm; Toplam uzunluk: Erkek: 46,0 mm, Dişi: 59,5 mm
- Önerilen Lehimleme Sıcaklığı: 400°C'de 10 saniye veya 450°C'de 5 saniye
- Ürün üretim süreci RoHS uyumludur.
