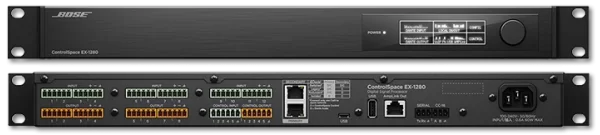

Bose ControlSpace EX-1280 Dijital Sinyal İşlemcisi
Açık mimariye sahip, 1U tasarım, genel amaçlı ve seslendirme (PA) uygulamaları için tasarlanmıştır. USB bağlantısı, PC ses kaynaklarıyla kolay entegrasyonu sağlar. Dante ses ağı, diğer Dante uyumlu ürünlerle bağlantı için 64 x 64 ses kanalını destekler; bunlar arasında doğrudan Dante entegre mikrofonlar, amplifikatörler, karıştırıcılar ve son noktalar bulunur. Bose AmpLink portu, AmpLink uyumlu Bose amplifikatörlere sıkıştırılmamış, düşük gecikmeli dijital sesin 8 kanalını sağlar.
Ön panel arayüzü, ağ parametrelerini ayarlama ve kanal aktivitesini izleme için büyük bir OLED ekran ve Kontrolcü içerir. GPIO (5 iç/5 dış) ve harici cihazlar ve kontrol sistemleriyle etkileşim için seri bağlantı için hem 5 giriş hem 5 çıkış sunar. Yüksek kaliteli analog devre, hem mikrofon hem de çizgi seviyeli G/Ç sağlar, ultra düşük gürültüde çalışır ve 118 dB dinamik aralığa sahiptir.
Bose ControlSpace Designer yazılımı, otomatik mikrofon karıştırma, çok bantlı grafik ve parametrik EQ'lar, Bose hoparlör kütüphaneleri, sinyal üreteçleri, yönlendiriciler, karıştırıcılar, AGC'ler, duckers, kapılar, sıkıştırıcılar, kaynak seçenekleri, gecikmeler ve mantık gibi bir dizi sinyal işleme modülünü destekler. Çeşitli kontrol seçenekleri vardır ve programlanabilir Bose CC-64 ve CC-16 denetleyicileri, ControlCenter dijital bölge denetleyicileri ve ControlSpace Remote istemcileri ile uyumludur.
Onboard RS-232 ve Ethernet bağlantı noktaları üzerinden kapsamlı bir seri protokol aracılığıyla AMX ve Crestron tabanlı sistemler için kullanılabilen endüstri standardı kontrol sistemlerini destekler.
ENTEGRE DSP
- Sinyal İşlemci/CPU 32-bit sabit/float-point DSP 456 MHz/ARM Cortex-A8 600 MHz
- Maksimum Hesaplama 3.6 GIPS / 2.7 GFLOPS
- Gecikme 43 s
- Ses Gecikmesi 1.05 ms (analog girişten analog çıkışa)
- A/D ve D/A Dönüştürücüler 24-bit
- Örnekleme Hızı 48 kHz
ANALOG SES GİRİŞLERİ
- Giriş Kanalları 12 dengeli, mikrofon/çizgi seviyesi
- Bağlantılar, Giriş 3.81 mm sökülebilir Euroblock, 6-pin
- Giriş Empedansı 12 kΩ @ 1 kHz (phantom güç aktif veya pasif)
- Maksimum Giriş Seviyesi +24 dBu
- Eşdeğer Giriş Gürültüsü -118 dB, 44 dB kazanç ayarı
- Phantom Güç +48 VDC, 10 mA, yazılım ile seçilebilir her bir giriş için
- Kazanç Ayarları 0 / +14 / +24 / +32 / +44 / +54 / +64 dB
ANALOG SES ÇIKIŞLARI
- Çıkış Kanalları 8 dengeli, çizgi seviyesi
- Bağlantılar 3.81 mm Euroblock, 6-pin
- Çıkış Empedansı 200 Ω
- Maksimum Çıkış Seviyesi +24 dBu
SES PERFORMANS ÖZELLİKLERİ
- Frekans Tepkisi 18 Hz ila 20 kHz (+0.8 dB/-0.2 dB, 1 kHz referanslı)
- THD+N < 0.003% @ +4 dBu (Ağırlıklı/20 Hz ila 18 kHz)
- < 0.01% @ +44 dBu (Ağırlıklı/20 Hz ila 18 kHz)
- Kanal Ayrımı (Çapraz Konuşma) < -105 dB @ +4 dBu 1 kHz giriş sinyali
- Dinamik Aralık > 115 dB, Ağırlıklı 20 Hz – 20 kHz, analog girişten analog çıkışa
SES ÜZERİNDEN IP
- Dante 64 × 64, birincil/ikincil
- DİJİTAL SES BAĞLANTILARI
- AmpLink (sadece çıkış) 8 düşük gecikme (< 21µs), 48 kHz. Korumalı Cat 5/6 gerektirir
- USB Cihazı Micro-B tipi, stereo in/out
- USB Ana Bilgisayar Tip A. Gelecekte kullanım için
KONTROL GİRİŞLERİ
- Girişler (Kontrol) 5 analog veya dijital giriş, içsel 2 kΩ pull-up direnci ile 5 V'ye, 3.81 mm sökülebilir
- Euroblock, 6-pin
- Analog Giriş Voltaj Aralığı 0 V ila 3.3 V (maksimum 5 V)
- Dijital Giriş Voltaj Aralığı 0 V ila 3.3 V (eşik voltajı = 1.6 V)
KONTROL ÇIKIŞLARI
- Çıkışlar (Kontrol) 5 dijital çıkış, 3.81 mm sökülebilir Euroblock, 6-pin
- Çıkış Voltajı Yüksek: 8 V (açık devre), 2.5 V @ 10 mA Düşük: < 1 V @ 100 mA, itiş-çekme
- GÖSTERGELER VE KONTROLLER
- Ekran 256 x 64 OLED ekran ve döner kodlayıcı
- LED Durum Göstergeleri Güç/Durum
- Ses Sinyal Göstergesi Ekranı
