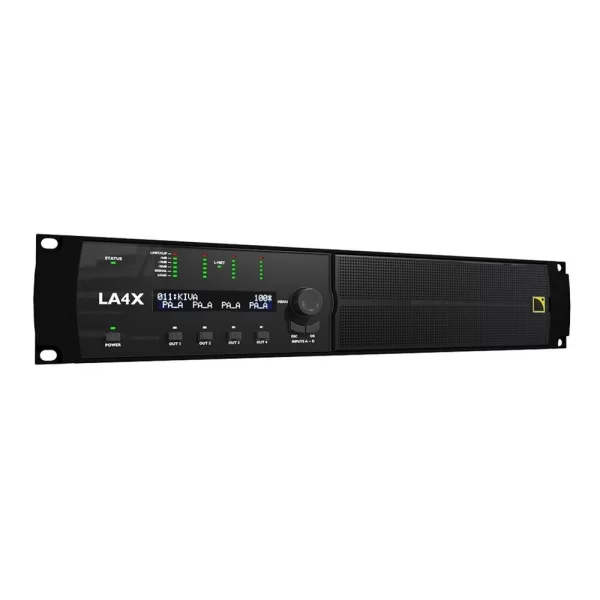

L-Acoustics LA4X Power Amplifier & Controller 4x1000W/8-ohm Network AES/EBU

L-Acoustics LA4X 4 Kanallı Güçlendirilmiş Kontrol Cihazı olup, 4 x 1000 W RMS çıkış gücüne, 4 veya 8 ohm'a, A/D dönüştürücülere ve entegre DSP işlemciye sahip D Sınıfı sistem amplifikatörüdür. 4 giriş ve 4 çıkışlı esnek 4 x 4 matris. Güç faktörü düzeltmeli (PFC) SMPS (Anahtarlamalı Mod Güç Kaynağı) aracılığıyla güç kaynağı. Sıcaklık kontrollü fanlar sayesinde ısı dağıtımı. SpeakONTM hoparlör konektörleri. AVB sesini iletmek ve uzaktan kontrol ve izleme için Ethernet konektörleri. Bağlantılı analog ve dijital (AES/EBU) ses girişleri. Ekranlı ön panel kullanıcı arayüzü. DSP, IIR ve FIR filtreleri, gecikme ayarları, kontur filtreleri ve hava emme dengeleme filtreleri sağlar. Termal aşırı yüke ve aşırı gezine karşı koruma. Üreticinin tüm hoparlörleri için fabrika ön ayarlarına ve 10 kullanıcı hafıza konumuna sahip yerleşik kütüphane.

1 Gbit/s'ye kadar Ethernet tabanlı kontrol ağı. Milan AVB protokolü aracılığıyla dijital ses sinyali iletiminin desteklenmesi. Dijitalden dijitale veya dijitalden analoga "otomatik geri dönüş" seçenekleri. Yıldız, papatya zinciri veya hibrit düzenlemede 253'e kadar kontrolör güç amplifikatörüne sahip kontrol ağlarının tasarımı. Ağdaki kontrolör güç amplifikatörleri ve bilgisayarlar, standart RJ45 konnektörlerle CAT5e U/FTP veya üstü aracılığıyla bağlanır. Ağ yönetimi yazılımı hem Windows hem de Mac OS X'te çalıştırılabilir ve bileşen yükünü, sinyal seviyelerini, sınırlayıcı etkinliğini, aşırı yüklemeleri ve hata mesajlarını içerecek şekilde tasarlanmıştır. Ayrıca ön ayarları yönetmek ve giriş kazancını, sessize almayı, gecikme düzeltmeyi ve filtrelemeyi ayarlamak için de kullanılır. Yazılım modülleri aracılığıyla üst düzey medya kontrol sistemlerine olası entegrasyon.


Teknik Özellikleri;

Amplification:

• Output power (no limiter 200 ms sine bursts,1 kHz, < 1% THD, all channels):
  • 4 x 1000 W at 8 or 4 ohms
• Maximum output voltage: 150 V (peak voltage)
• Amplification class: High-efficiency Class D
• Architecture: 4 in x 4 out
• Frequency range: 20 Hz - 20 kHz (+/- 0,25 dB, 8 ohms)
• Distortion THD+N: < 0.05% (20 Hz - 10 kHz, 8 ohms, 11 dB below rated power)
• Output dynamic range: 110 dB (20 Hz - 20 kHz, 8 ohms, A-weighted)
• Noise level < -71 dBV (20 Hz - 20 kHz, 8 ohms, A-weighted)
• Amplification gain: 32 dB
• Channel separation: > 80 dB (1 kHz, 8 ohms)
• Output delay: adjustable from 0 to 1000 ms

• DSP:
  • SHARC 32-bit, floating point, 96 kHz Sampling frequency
  • Routing inputs/outputs: flexible 4 x 4 routing and summation matrix
  • Latency for analog and digital inputs:
    • In standard operating mode: 3.84 ms
    • In low latency operating mode: 0.76 ms
• Analog input:
  • 4 channels
  • Input impedance: 22 kOhm (balanced)
  • Maximum input level: 22 dBu (balanced, THD 1%)
  • 4 cascaded 24-bit A/D converter (128 dB dynamic range, 20 Hz - 20 kHz, A-weighted)
• Digital input:
  • 4 channels with active link and failsafe relay
  • Standards: AES/EBU (AES3) or S/PDIF
  • Supported Sampling frequency: 44.1 kHz to 192 kHz
  • Word length: 16 to 24 bits
• Sample Rate Converter (SRC):
  • Sampling frequency: 96 kHz
  • Word length: 24 bits
  • Dynamic range: 140 dB
  • Distortion THD+N: < -120 dBFS
• Input gain:
  • Range: -12 dB to + 12 dB
  • Steps: 0.1 dB
• AVB input:
  • MILAN™-certified
  • 4 channels 48 kHz / 96 kHz from 1 stream of up to 8 channels
  • Standards: Ethernet AVB IEEE 802.1BA-2011, Number: 1, Class: A
  • Latency: 2 ms max
  • Formats: AAF PCM32 or IEC 61883-6 AM824 at 48 kHz or 96 kHz
  • Clock: synchronized on clock of the connected AVB input stream
• Connectors:
  • Analog inputs: 4 sym. 3P XLR fem. line inputs with passively connected 3P XLR male link output.
  • Digital inputs: 2 AES/EBU inputs 3P XLR fem. (2 channels) with electronically buffered 3P XLR male link output and fault signal relay
  • Dual-port Ethernet Gigabit interface with 2 x RJ45/etherCON 1 Gb/s
  • Power supply: PowerCon 100 V AC - 240 V AC +/- 10%, 50 Hz - 60 Hz
  • Loudspeaker outputs:
    • 4 speakON 4P for Out 1 to 4
    • 2 speakON 2P for Out 2 and 4
• Display:
  • 2 x 24 characters LCD display
  • Information LED: power, network, status
  • Output channels LED: mute, load, signal, level, limit/clip
  • Power button, channel selection button, menu buttons, encoder wheel
• Third-party management solutions:
  • QSC Q-SYS™
  • Crestron®
  • Extron®
  • SNMP (Simple Network Management Protocol)
• Operating conditions:
  • Operating temperature: between 0 °C / 32 °F and 50 °C / 122 °F
  • Cooling system: 2 integrated, temperature-controlled fans
• Physical data:
  • Dimensions (W, H, D): 483 mm, 88 mm, 420 mm / 19 in, 3.5 in, 16.5 in
  • Rack mounting: 2U
  • Weight (net): 11.3 kg / 24.9 lb
  • IP: IP3x
  • Finish: Black
